モーターサイクル用チェーン

EKシールチェーン

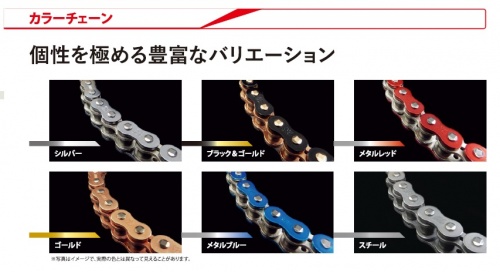

豊富なカラーバリエーション

各チェーンのカラー設定はデジタルカタログでご確認ください。


QXリングチェーン、QXリングチェーン ゴールドシリーズ・シルバーシリーズ

EK独自のQXリングは、Oリングチェーンに比べ50%フリクションを減らし、しかも50%耐久性を増しています。



特長

  • 長寿命を保証するソリッドブシュ
  • 高耐久ソリッドローラ
  • 四方かしめピン
  • 特殊合金プレート

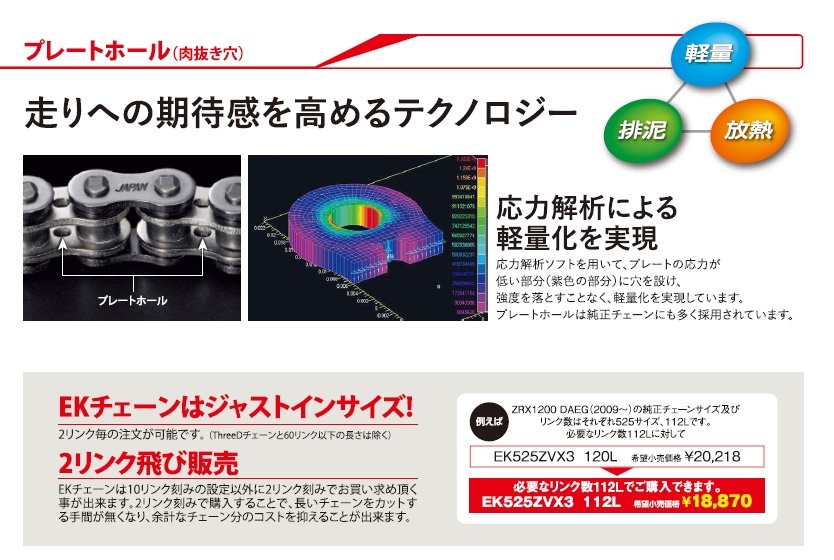

  • 軽量化のための内プレート穴採用
  • 特殊PTFEグリースは粘着力に優れ、耐摩耗性向上に貢献


QXリングチェーン
高品質でコストパフォーマンスに優れたQXリングチェーンは
420SRX、428SRX2、428ZVX、
520SRX2、525SRX2、530SRX2、
532ZVX に採用しています。

仕様

QXリングチェーン


チェーンサイズ ピン
長さ
ローラ
外径
概略
重量
破断
強度
寿命 継手リンク形式
mm mm kg/100L kN STD=100 標準 OP1 OP2
420SRX 16.80 7.77 0.77 20.5 1200 SKJ MLJ
428SRX2 19.30 8.51 0.97 20.9 1300 MLJ SKJ
428ZVX 20.80 8.51 1.15 29.5 1400 MLJ SKJ
520SRX2 19.95 10.16 1.57 37.8 1500 MLJ SKJ SLJ
525SRX2 22.35 10.20 1.86 40.0 1500 MLJ SKJ SLJ
530SRX2 24.00 10.20 1.96 40.0 1500 MLJ SLJ
532ZVX 25.40 11.10 2.30 46.9 1500 MLJ

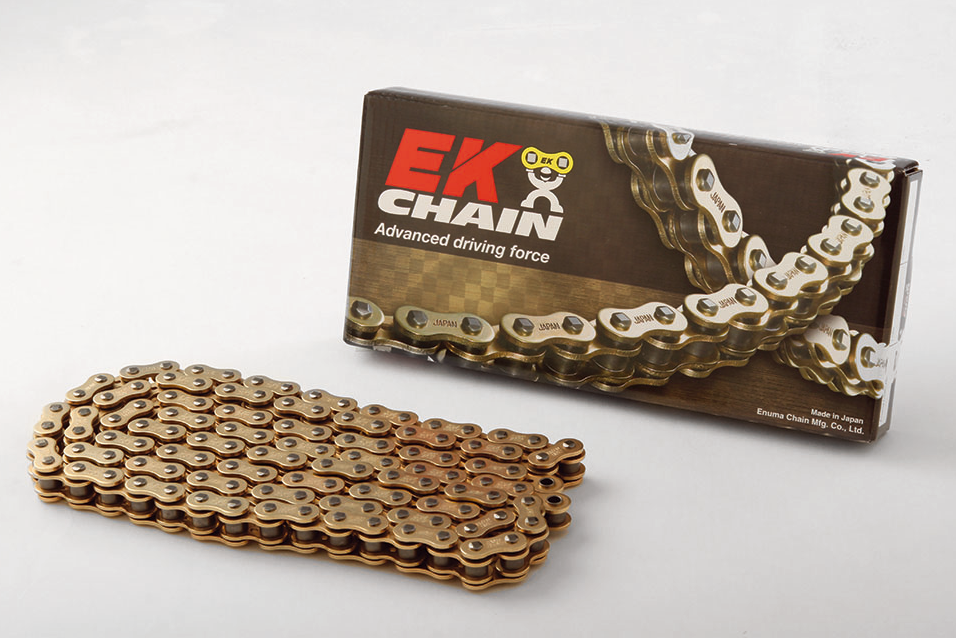

QXリングチェーン ゴールドシリーズ


チェーンサイズ ピン
長さ
ローラ
外径
概略
重量
破断
強度
寿命 継手リンク形式
mm mm kg/100L kN STD=100 標準 OP1 OP2
428SRX2(GP,GP) 19.30 8.51 0.97 20.9 1300 MLJ SKJ
428ZVX (GP,GP) 20.80 8.51 1.15 29.5 1400 MLJ SKJ
520SRX2 (GP,GP) 19.95 10.16 1.57 37.8 1500 MLJ SKJ SLJ
525SRX2 (GP,GP) 22.35 10.20 1.86 40.0 1500 MLJ SKJ SLJ
530SRX2 (GP,GP) 24.00 10.20 1.96 40.0 1500 MLJ SLJ

QXリングチェーン シルバーシリーズ


チェーンサイズ ピン
長さ
ローラ
外径
概略
重量
破断
強度
寿命 継手リンク形式
mm mm kg/100L kN STD=100 標準 OP1 OP2
428ZVX (CR,NP) 20.80 8.51 1.15 29.5 1400 MLJ SKJ
520SRX2 (CR,NP) 19.95 10.16 1.57 37.8 1500 MLJ
525SRX2 (CR,NP) 22.35 10.20 1.86 40.0 1500 MLJ
530SRX2 (CR,NP) 24.00 10.20 1.96 40.0 1500 MLJ

※チェーン取替え時には、安全のためにMLJ(リベット形ジョイント)/SKJ(セミプレス式クリップ形ジョイント)/SLJ(スクリュージョイント)継手をお使いください。
※統廃合品と新製品のチェン継手は互換性はありません。

適合排気量(オンロード)

QXリングチェーン


チェーンサイズ 排気量
125cc 250cc 400cc 600cc 750cc 900cc 1,000cc 1,400cc
420SRX 150cc迄
428SRX2
428ZVX
520SRX2       650cc迄
525SRX2
530SRX2
532ZVX

●:単気筒のみ600cc迄

QXリングチェーン ゴールドシリーズ


チェーンサイズ 排気量
125cc 250cc 400cc 600cc 750cc 900cc 1,000cc 1,400cc
428SRX2(GP,GP)
428ZVX (GP,GP)
520SRX2(GP,GP)       650cc迄
525SRX2(GP,GP)
530SRX2(GP,GP)             1,100cc迄

●:単気筒のみ600cc迄

QXリングチェーン シルバーシリーズ


チェーンサイズ 排気量
125cc 250cc 400cc 600cc 750cc 900cc 1,000cc 1,400cc
428ZVX (CR,NP)
520SRX2(CR,NP)       650cc迄
525SRX2(CR,NP)
530SRX2(CR,NP)             1,100cc迄

●:単気筒のみ600cc迄

適合排気量(オフロード)

QXリングチェーン


チェーンサイズ 排気量
125cc 250cc 400cc 600cc 750cc 900cc 1,000cc 1,400cc
428SRX2 200cc迄
428ZVX
520SRX2       650cc迄
525SRX2
530SRX2             1,100cc迄

QXリングチェーン ゴールドシリーズ


チェーンサイズ 排気量
125cc 250cc 400cc 600cc 750cc 900cc 1,000cc 1,400cc
428SRX2(GP,GP) 200cc迄
428ZVX (GP,GP)
520SRX2(GP,GP)       650cc迄
525SRX2(GP,GP)
530SRX2(GP,GP)             1,100cc迄

QXリングチェーン シルバーシリーズ


チェーンサイズ 排気量
125cc 250cc 400cc 600cc 750cc 900cc 1,000cc 1,400cc
428ZVX(CR,NP)
520SRX2(CR,NP)       650cc
525SRX2(CR,NP)
530SRX2(CR,NP)             1,100cc迄

※上記の適合排気量の表はあくまでも目安です。排気量のガイドラインは改造車や競技用モーターサイクル車には適合しません。モーターサイクルに適したチェーンを選ぶときは、最寄りの販売店にお尋ねになるか、取扱説明書を参考にしてください。

NXリングチェーン、NXリングチェーン ゴールドシリーズ・シルバーシリーズ

EK独自のNXリングはQXリングに比べ高耐久性、軽量化を実現させています。
また、シールの形状変更によりチェーンの高強度化を実現させています。

特長

  • プレートに新型プレート形状を採用
  • 従来のZVXシリーズより引張り強度に対する剛性が向上
  • 長寿命を保証するソリッドブシュ
  • 高耐久ソリッドローラ
  • 四方かしめピン
  • 特殊合金プレート
  • 軽量化のための内プレート穴採用
  • 特殊PTFEグリースは粘着力に優れ、耐摩耗性向上に貢献


ZVX3
最高級、高強度、高耐久性、軽量化NXリングチェーン
大排気量、ハイパワーマシンに対応させた高強度、高耐久性、軽量化を実現させたNXシールチェーン
(520ZVX3、525ZVX3、530ZVX3のチェーンを対象)

仕様

NXリングチェーン


チェーンサイズ ピン
長さ
ローラ
外径
概略
重量
破断
強度
寿命 継手リンク形式
mm mm kg/100L kN STD=100 標準 OP1 OP2
520ZVX3 20.80 10.20 1.80 41.8 2000 MLJ SLJ
525ZVX3 23.10 10.20 2.05 45.8 2000 MLJ SLJ
530ZVX3 24.70 10.20 2.20 48.9 2000 MLJ SLJ

NXリングチェーン ゴールドシリーズ


チェーンサイズ ピン
長さ
ローラ
外径
概略
重量
破断
強度
寿命 継手リンク形式
mm mm kg/100L kN STD=100 標準 OP1 OP2
520ZVX3 (GP,GP) 20.80 10.20 1.80 41.8 2000 MLJ SLJ
525ZVX3 (GP,GP) 23.10 10.20 2.05 45.8 2000 MLJ SLJ
530ZVX3 (GP,GP) 24.70 10.20 2.20 48.9 2000 MLJ SLJ

NXリングチェーン シルバーシリーズ


チェーンサイズ ピン
長さ
ローラ
外径
概略
重量
破断
強度
寿命 継手リンク形式
mm mm kg/100L kN STD=100 標準 OP1 OP2
530ZVX3 (CR,NP) 24.70 10.20 2.20 48.9 2000 MLJ

※チェーン取替え時には、安全のためにMLJ(リベット形ジョイント)/SKJ(セミプレス式クリップ形ジョイント)/SLJ(スクリュージョイント)継手をお使いください。

適合排気量(オンロード)

NXリングチェーン


チェーンサイズ 排気量
125cc 250cc 400cc 600cc 750cc 900cc 1,000cc 1,400cc
520ZVX3             1,200cc
525ZVX3             1,300cc
530ZVX3

NXリングチェーン ゴールドシリーズ


チェーンサイズ 排気量
125cc 250cc 400cc 600cc 750cc 900cc 1,000cc 1,400cc
520ZVX3 (GP,GP)             1,200cc
525ZVX3 (GP,GP)             1,300cc
530ZVX3 (GP,GP)

NXリングチェーン シルバーシリーズ


チェーンサイズ 排気量
125cc 250cc 400cc 600cc 750cc 900cc 1,000cc 1,400cc
530ZVX3 (CR,NP)

※上記の適合排気量の表はあくまでも目安です。排気量のガイドラインは改造車や競技用モーターサイクル車には適合しません。モーターサイクルに適したチェーンを選ぶときは、最寄りの販売店にお尋ねになるか、取扱説明書を参考にしてください。

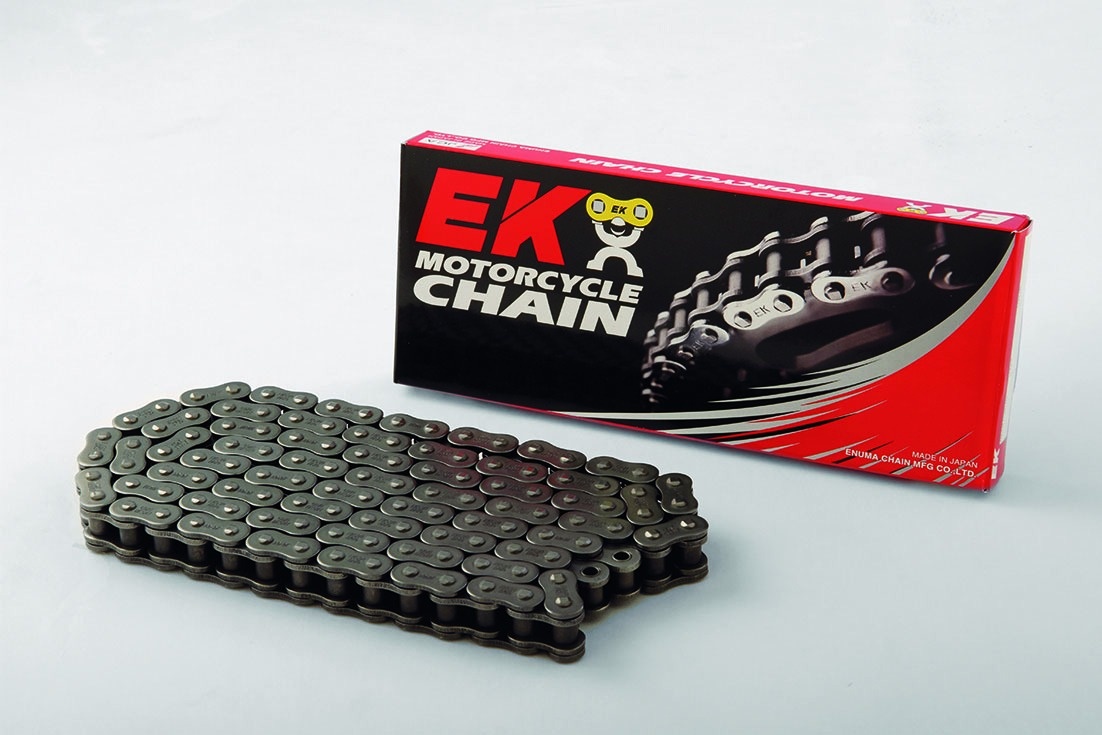

薄型 SXシールチェーン


Oリングチェーン

コストパフォーマンスに優れたOリングチェーン。

特長


  • 四方かしめピン
  • 軽量化のための内プレート穴採用
  • 高耐久ソリッドローラ
  • 特殊合金プレート

仕様


チェーンサイズ ピン
長さ
ローラ
外径
概略
重量
破断
強度
寿命 継手リンク形式
mm mm kg/100L kN STD=100 標準 OP1 OP2
630SRO 25.15 11.91 2.68 45.0 800 MLJ
630SRO(GP,GP) 25.15 11.91 2.68 45.0 800 MLJ

※チェーン取替え時には、安全のためにMLJ(リベット形ジョイント)

適合排気量(オンロード)


チェーンサイズ 排気量
125cc 250cc 400cc 600cc 750cc 900cc 1,000cc 1,400cc
630SRO
630SRO(GP,GP)
