ローラチェーンの選定と取扱い
ローラチェーンの選定と取扱方法についてご説明いたします。
ローラチェーンのご注文方法
1.基本項目

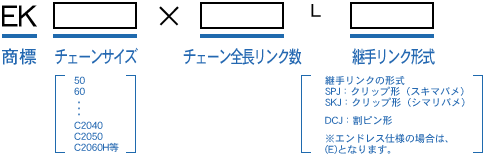

(1)ローラチェーンの場合
![](/archives/001/201703/e21834bc74f88c3a9455584c8e1c97d3.png)
例.1

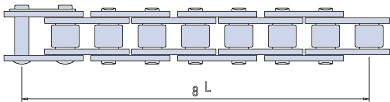

![](/archives/001/201704/8205816787e4fdd908bac4be5dd64dd2.png)
![](/archives/001/201704/9d1fe0b55307e72cb95ae5aefbc9a87d.png)

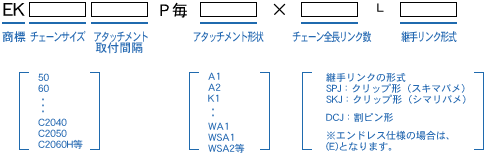

(2)アタッチメント付ローラチェーンの場合

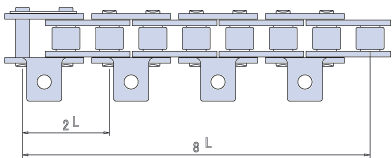

![](/archives/001/201704/26687dda8fa8a8b048d81a4a3198a513.png)
例.2
![](/archives/001/201704/411cec5917e36c6cc35dae05ef276c7d.png)
![](/archives/001/201704/45953d478755708e0f59dda34f1f9197.png)
2. 継手リンク付ローラチェーン

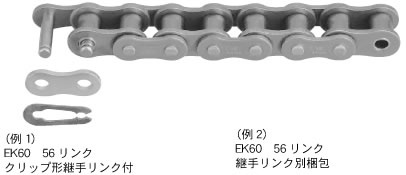

![](/archives/001/201703/63ea877833b9d5e55e80d4b87087ec13.jpg)
通常のローラチェーンは、エンドレスに連結するために偶数のリンク(ピッチ)で成り立っており、この場合には継手リンクが必要です(リンク数の指定は継手リンクを含めたリンク数でご指定ください)。EK ローラチェーンの継手リンクは5種類(ローラチェーンの構造参照)あります。また、通常継手リンクは組込んでありますが(例1)、組込まない場合は「別梱包」とご指定ください(例2)。
3.オフセットリンク付ローラチェーン

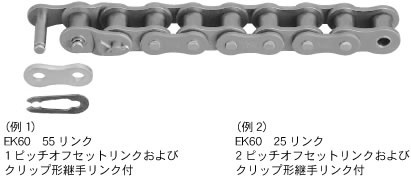

![](/archives/001/202103/5ea0a6173556112a28a1b97ccf81fd0b.jpg)
ローラチェーンを奇数リンクでご使用の際は、オフセットリンクが必要です。こちらも2 種類ありますので、1 ピッチオフセットリンク(例1)、 または2 ピッチオフセットリンク(例2)のどちらかをご指定ください。
4. 両端継手リンク付ローラチェーン

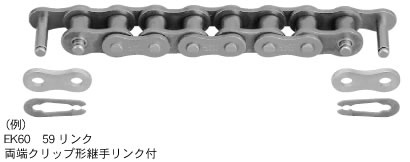

![](/archives/001/201703/ade4928464ea3f8250aaf4f6e0f7ff2d.jpg)
特殊な使用法として、ローラチェーンの両端に付属品を取付けられるよう2 個の継手リンクが必要となる場合があります。このような場合は、両端継手リンクを含めたリンク数で示して上記(例)のようにご指定ください。
5.両端内リンク

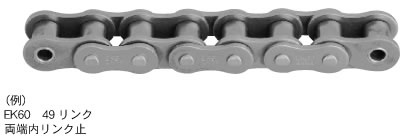

![](/archives/001/201703/69af4a812d9e6c81231941388693d251.jpg)
継手リンクが不要なときは、「両端内リンク止」(例)としてご指定ください。
6.エンドレスローラチェーン

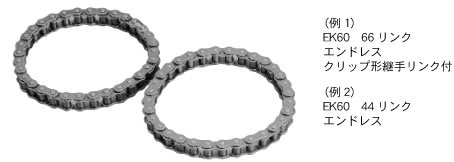

![](/archives/001/201703/2c911edafca051fb231a1494195349d6.jpg)
ローラチェーンをエンドレスにて使用機器に取付ける場合、ご要望により当社にてエンドレスローラチェーンとして連結いたします。この場合は、継手リンクによる接続(例1)もしくはリベットピンによる接続(例2)をご指定ください。
