工業用チェーンについて

ローラチェーンの構造


ローラチェーンの特長・機械的性質


ローラチェーンの構造

ローラチェーンは外リンクと内リンクを交互に組合せて連結したものです。 外リンクは2 枚の外プレートと2 本のピンを圧入して結合し、内リンクは2 枚の内プレートと2個のブシュをピンと同様に圧入して結合したものです。ブシュの外側には、それぞれローラがブシュの周囲を自由に回転できるようになっています。
ピンの頭部をリベット(かしめ)するか、または割ピンで止めチェーンの分解を防止しています。 EK ローラチェーンでは、リベットタイプはEK100 以下のサイズが標準で、割ピンのコッタータイプはEK120 以上のサイズが標準です。



各部品の役割



①②プレート
プレートは、チェーンに荷重がかかった時にこれを受け持つ部品です。
EKのプレートは強靭鋼を使用し、高い引張強さ、衝撃強度および疲労強度を持たせてあります。
③ブシュ
ブシュは各部品を介して複雑な力を受けますが、主としてピンと軸受の作用をします。EKのブシュは合金はだ焼鋼
を使用し、表面を硬化させて耐摩耗性を持たせています。また、真円度を有する軸受面を持っています。
④ローラ
ローラは、チェーンがスプロケットに噛み込むときに歯面との衝突による衝撃荷重を受けます。
また、歯面とブシュ面とで挟まれて歯面を移動するため、圧縮荷重と摩擦力を受けます。
EK のローラは、耐衝撃性、耐圧縮性、耐摩耗性などに十分耐えるよう特殊鋼に独自の加工を施しています。
⑤ピン
ピンはプレートと同様に荷重を受け、プレートを介してせん断と曲げ応力を受けます。
また、スプロケットと噛み合うときにブシュの中ですべり運動をします。
EK のピンは合金はだ焼鋼を使用し、表面を硬化させて耐摩耗性および耐せん断性に優れています。

ローラチェーンの継手リンクおよびオフセットリンクの種類

ローラチェーンは、通常エンドレスとして使用されますので、チェーンを継ぐために継手リンクが必要です。EK ローラチェーンには、クリップ形、割ピン形、マスター形、スクリュー形などの各種継手リンクがあります。また、ローラチェーンを奇数リンクで使用される場合には、オフセットリンクが必要です。それぞれの仕様において、継手リンクおよびオフセットリンクを選定しご利用ください。

継手リンク



クリップ型(SPJ、SKJ)

●クリップ形(SPJ)

EK クリップ形継手リンク(SPJ)は、EK80 以下のローラチェーンを対象に製作しています。
継手プレートとピンがスキマバメ(ルーズフィット形)になっており、クリップは溝にスプリング方式で挿入されますので取扱いはきわめて容易です。

注)ルーズフィット形の継手リンクはチェーン本体よりも疲労強度が低下しますので、起動停止や衝撃が少ない低速の軽負荷伝動用にご利用ください。

●クリップ形(SKJ)

EK クリップ形継手リンク(SKJ)は、主に15.875 mmピッチのモトクロスチェーンを対象に製作しております。継手プレートと継手ピンが軽いシマリバメ(セミプレスフィット形)となっています。取扱いは若干不便ですが、性能は普通の継手リンクにくらべて優れています。




割ピン形(SCJ)

割ピン形(DCJ)


●割ピン形(SCJ, DCJ)


EK 割ピン形継手リンクは、EK80 以上のローラチェーンを対象に製作しています。クリップ形(SPJ)のクリップの代わりに割ピン方式を採用したものです。割ピン形の種類には、ピン1 本に対し1 本の割ピンを挿入したもの(通称:単独割ピン形)と2 本のピンに1 本の割ピンを通したもの(通称:通し割ピン形)があります。いずれも取扱いはきわめて容易です。




マスターリンク形(MLJ)

●マスターリンク形(MLJ)

EK マスターリンク形継手リンクは、継手プレートと継手ピンがシマリバメ(プレスフィット形)になっていますので、性能は普通の継手リンク(ルーズフィット形)より更に優れ、チェーン本体と同等の疲労強度を保持することができます。接続はクリップ形や割ピン形に比べて容易ではありませんが、EK 専用工具を使用すれば簡単に取付けられます。
マスターリンク形継手リンクは、非常に高速な伝動、衝撃の大きい伝動など苛酷な条件に適しています。モーターサイクルドライブ用として開発されたもので、主にモーターサイクルチェーンにご利用ください。

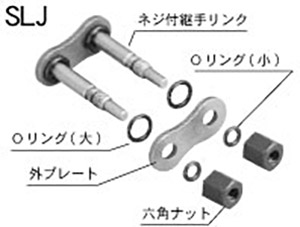

スクリュー形(SLJ)

●スクリュー形(SLJ) PAT. NO. 1570790

EK スクリュー形継手リンクは、モーターサイクルのビッグマシン用として開発され強度的に優れています。この継手リンクは専用工具が不要で、スパナあるいはモンキーレンチなどを使用します。附属のナットによって外プレートを圧入した後、不要なネジ部を折ると言う簡単なものです。継手プレートと継手ピンがシマリバメ(プレスフィット形)であるため、非常に高速な伝動、衝撃の大きい伝動、特に負荷の大きい伝動など苛酷な条件に適しますので、EK モーターサイクル用Oリングチェーンの全てのタイプにご利用ください。




オフセットリンク(OFJ)

オフセットリンク(2LO)

オフセットリンク(OFJ, 2LO)

ローラチェーンを奇数リンクで使用される場合は、オフセットリンクが必要です。EK オフセットリンクには、オフセットリンク(OFJ)と2 ピッチオフセットリンク(2LO)の2 種類があります。
オフセットリンクは、ピンとオフセットプレートがスキマバメ(ルーズフィット形)になっていますので取扱いはきわめて容易です。
2 ピッチオフセットリンクは内リンクとオフセットリンクを組合せたもので、ピンはオフセットリンクとシマリバメ(プレスフィット形)となるリベット形です。このため2 ピッチオフセットリンクご使用の際は、通常継手リンクが必要です。

注)オフセットリンクは、プレートがクランク形状になっているため、チェーン本体よりも疲労強度が低下します。起動停止や衝撃が少ない中低速の軽負荷伝動用にご利用ください。
